Vloerconvectoren

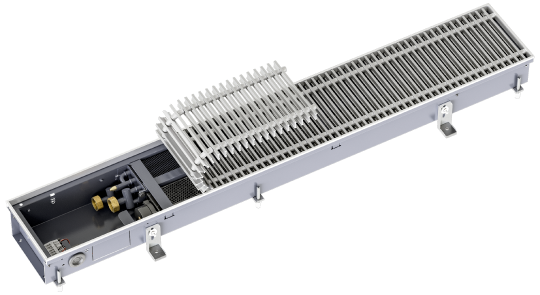

Katherm QK

EC-dwarsstroomventilator convectie met kleine afmetingen.

Overzicht

Met de euroconus-ventielaansluiting gaat het er op de bouwplaats veel sneller aan toe. Verdere standaardfeatures zoals de montagehulpen en de beloopbare hoogteverstelling zorgen ervoor dat de montagetijd wordt verkort en daarmee de kosten worden verlaagd.

Plan met de korte levertijden van onze standaardconvectorputten. Ook bij projectoplossingen kunt u op onze ondersteuning rekenen en ontvangt u de passende oplossing.

Voor elk rooster het passende raamprofiel – geen probleem met de Katherm QK. De finishing touch voor een perfecte look.

Uw klanten krijgen dat waar ze Kampmann om waarderen: individuele producties op maat voor alle geometrische vormen. Ongeacht of het nu gaat om verstekhoeken, gebogen uitvoeringen, zuiluitsparingen etc.

Voor maximale behaaglijkheid in de ruimte hebt u de keuze uit twee breedtes, twaalf lengtes, drie regelingsvarianten en talrijke accessoires. Met gegarandeerde vermogens volgens NEN-EN 16430.

Het op elkaar afgestemde samenspel van geruisarme EC-dwarsstroomventilator en hoogrendements-koper-aluminium-convector zorgt voor een optimaal binnenklimaat. Dit betekent een hoog warmtevermogen bij een lage geluidsbelasting.

Wij leveren voor elke inbouwsituatie het passende rooster – ook bij rondingen, hoeken en schuine vlakken.

Naast onze metalen Optiline-roosters van aluminium, messing en roestvrij staal bieden wij ook decoratieve afdekkingen van hout aan.

Voorkomt beschadiging van de convector bij het monteren van de ventielen
Ventielen optioneel (accessoires)

Gemaakt van de beproefde combinatie koper/aluminium
Geoptimaliseerd voor luchtdoorstroming en warmteafgifte
Met grafietgrijze coating

Voor een gelijkmatige luchtdoorstroming van de convector – hierdoor hoge warmtevermogens, lage geluidsemissies

Voor snelle aansluiting, bespaart montagetijd

Kopstuk afneembaar voor het eenvoudig koppelen van convectorputten

Voor een snelle en veilige elektrische aansluiting
Bespaart montagetijd
Voor regelingsvarianten: KaControl, -C1 en elektromechanisch 230 V, -00
Incl. netvoeding 230/24 V

Als zichtafscherming en bescherming tegen vuil

Referenties

Schloss Elmau Retreat, Elmau-Klais

verder lezen

Cultureel centrum Worms, Worms

verder lezen

Mall of Berlin, Berlijn

verder lezen

Duits voetbalmuseum, Dortmund

verder lezen

Quartier Belvedere Central, Wenen

verder lezen

Productselectie

Uw selectie Rolrooster Aluminium, natuur geëloxeerd 12 KaControl Alles resetten

Uw zoekopdracht eindigde met 24 hits

Resultaten per pagina 12 | 24 | 48

« Vorige
1
2
Volgende »

Bouwbreedte (mm)	Bouwlengte (mm)	Warmtevermogen¹⁾ (W)	Geluidsdrukniveau²⁾ (dB(A))	Geluidsvermogensniveau (dB(A))	Roosterstaafafstand (mm)	Vrije doorsnede, ca. (%)	Meer informatie	Berekening
190	1800	214 – 2773	< 20 – 35	< 28 – 43	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
190	2000	214 – 2773	< 20 – 35	< 28 – 43	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
190	2200	269 – 3498	< 20 – 36	< 28 – 44	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
190	2400	302 – 3925	< 20 – 37	< 28 – 45	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
190	2600	341 – 4426	20 – 37	28 – 45	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
190	2800	374 – 4853	21 – 39	29 – 47	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
190	3000	412 – 5354	22 – 40	30 – 48	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
190	3200	445 – 5781	22 – 41	30 – 49	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
215	1000	87 – 956	< 20 – 26	< 28 – 34	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
215	1200	134 – 1478	< 20 – 29	< 28 – 37	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
215	1400	175 – 1923	< 20 – 31	< 28 – 39	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen
215	1600	222 – 2445	< 20 – 33	< 28 – 41	12	70	Rolrooster Aluminium, natuur geëloxeerd KaControl	Berekenen

¹⁾Bij PWW 75/65 °C, t_L1 = 20 °C

²⁾Het geluidsdrukniveau is berekend op basis van een ruimtedemping van 8 dB(A). Dit komt overeen met een afstand van 2 m, een ruimtevolume van 100 m³ en een nagalmtijd van 0,5 s (conform VDI 2081).

« Vorige
1
2
Volgende »

Downloads

BIM-gegevens (Building Information Modeling)

BIM-gegevens Kampmann GmbH

Montagehandleiding

Katherm QK vloerconvectoren

PDF (5,4 MB)

Katherm QK - Schakelschemata, regeling KaControl

PDF (1,8 MB)

Katherm QK - Schakelschemata, electromechanische regeling

PDF (1,2 MB)

Technische catalogi

Katherm QK-, QK nano-vloerconvectoren

PDF (12,9 MB)

Cross-product informatie

Informatieblad nieuwe NEN-EN 16430 voor vloerconvectoren

PDF (518 kB)
