Basisapparaat

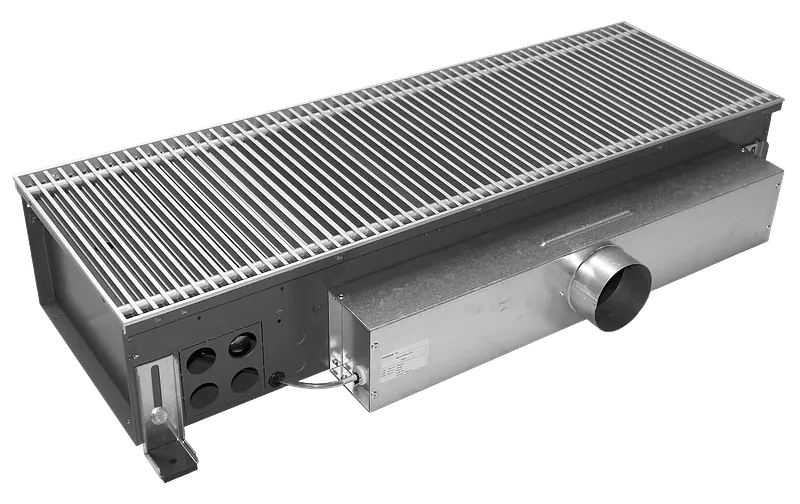

Kampmann vloerconvector Katherm ID als direct monteerbare verwarmings- en koelkanalen met inductiefunctie op vloerhoogte op convectorbasis met aanvoerluchtaansluiting voor de toevoer van voorbehandelde aanvoerlucht (primaire lucht). Inductiefunctie: Behandelde aanvoerlucht stroomt vanuit een persluchtkast via speciaal ontwikkelde mondstukken in het vloerkanaal en induceert secundaire lucht door de convector. Warmte- en koelvermogens volgens DIN EN 16430, Deel 1 t/m 3 getest.
Bodembak van sendzimir-verzinkt plaatstaal, met aan beide zijden grafietgrijze coating in RAL 7024, met stelpoten aan de binnen- en zijkant naar de ruimtezijde buiten aan het kanaal aangebracht, voor de stabiele hoogteverstelling voor inbouw in dubbele bodems; met montagehulpmiddelen, in hoogte verstelbaar, aan aan de zijkant naar de ruimtezijde aan het kanaal met contactgeluidsisolatie; met consoles ter versterking van de bodembak, opnameprofielen voor inductiebehuizing, kopstukken, dwarsstukken en doorvoeropeningen voor de aansluiting van water- en elektrotechnische leidingen, met afdekplaat voor het aansluitgedeelte.
Warmtewisselaar
Krachtige warmtewisselaar, van koperen ronde buizen met aluminiumlamellen, met grafietgrijze coating. Met luchtgeleideplaat. Met geïntegreerde ontluchtingsmogelijkheid.
| Systeem | | 4-pijps |
| Max. bedrijfsdruk | bar | 10 |
| Max. wateraanvoertemp. | °C | 90 |

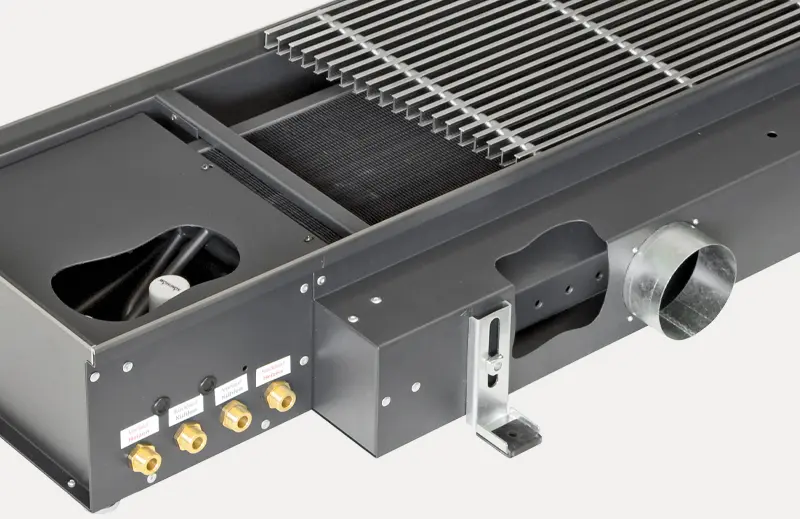

Aanvoerlucht

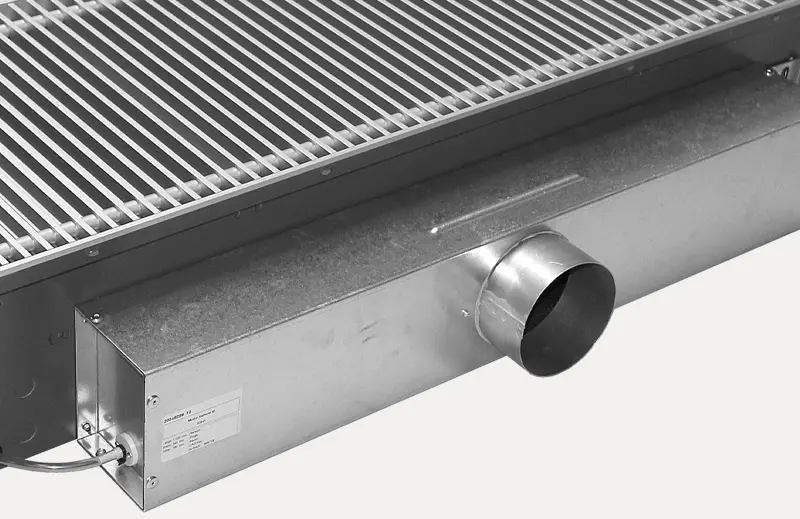

Met aanvoerluchtaansluitstomp aan de ruimtezijde aan de zijwand aan het kanaal aangebracht; inclusief stromingsgelijkrichter voor de geluidsvermindering; met vervangbare mondstukplaat en op de toepassing afgestemde aantal mondstukken dat overeenkomt met de volumestroom van de aanvoerlucht, die ook naderhand kan worden aangepast.
Rooster
Met rooster van dubbele T-profielen. Verbindingen met tegen corrosie beschermde stalen spiraalveren, met afstandshulzen in dezelfde kleur, met roosteromrandingsprofiel in dezelfde kleur als het rooster, met transparante stof- en afdekplaat incl. bescherming van de framerand.

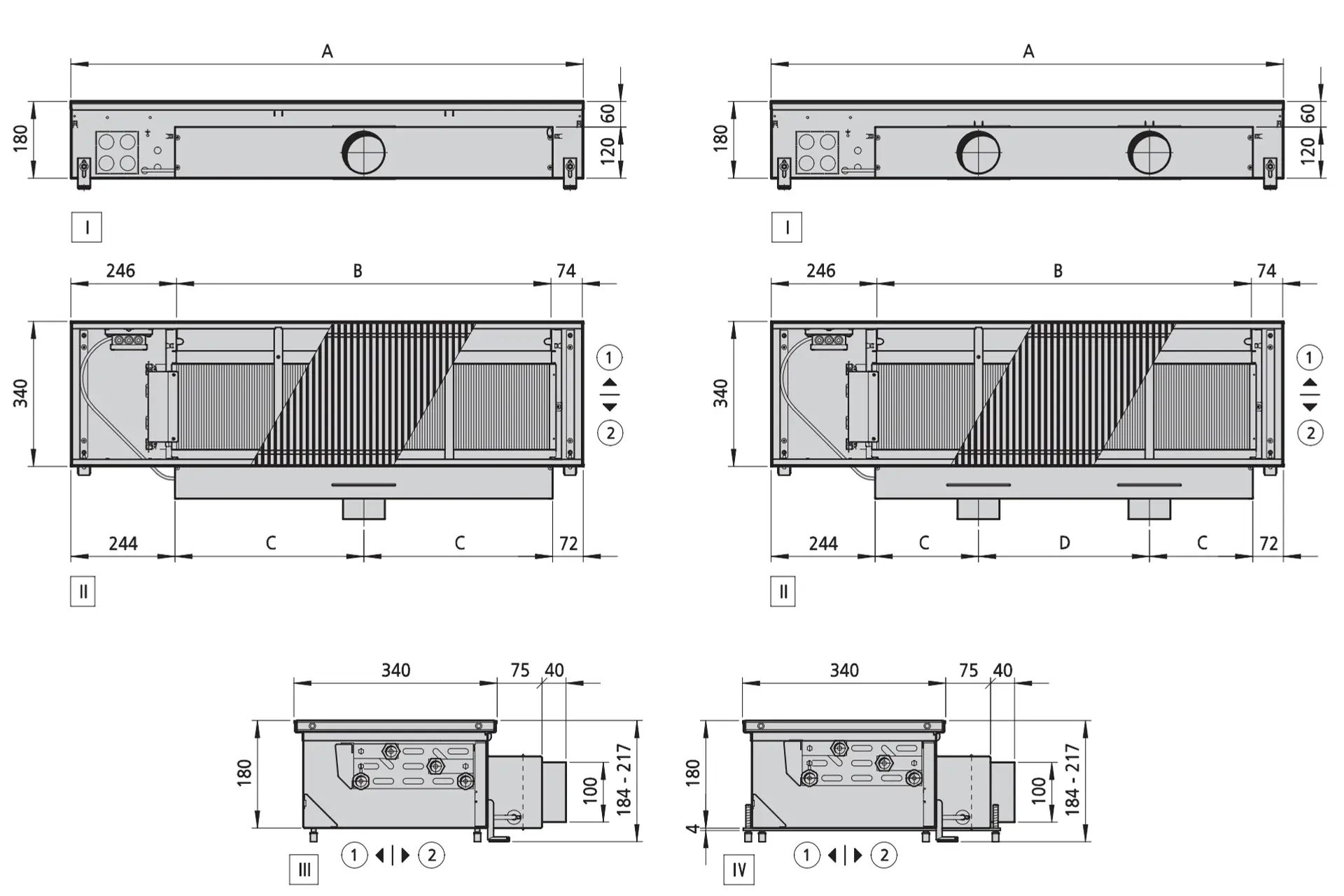

Configuratie
| Systeem | | 4-pijps |
| Volumestroom aanvoerlucht | | laag |
| Soort rooster | | Lineair rooster |
| Roosteruitvoering | | Aluminium, natuur geeloxeerd |
| Toevoerluchtaansluitingen | | DN 100 |
| Bouwlengte | mm | 1000 |
| Breedte | mm | 340 |
| Hoogte | mm | 180 |
| Staafhoogte | mm | 18 |
| Staafdiepte | mm | 5 |
| staafafstand | mm | 12 |
| Vrije doorsnede, ca. | % | 70 |
| Gewicht | kg | 22,8 |
