Elektromechanische regeling


Bij de elektromechanische uitvoering zijn alle af fabriek gemonteerde actoren op de klem aangesloten. Dat geldt ook voor in de fabriek gemonteerde accessoires, zoals ventielaandrijvingen en condensaatpompen. Voor de bouwzijdige installatie zijn bovendien geschikte steunklemmen beschikbaar. De toegepaste EC-ventilatoren kunnen met een 0-10 V DC-signaal traploos qua toerental worden aangestuurd. De "intelligente" motorelektronica in de ventilatoren bewaakt de werking continu en detecteert mogelijke motorstoringen. Bij een storing wordt de ventilator automatisch uitgeschakeld. Voor de bediening en aansturing van de units kunnen ter plaatse thermostaten of een gebouwbeheersysteem (GBS) worden gebruikt. Daarnaast biedt Kampmann een uitgebreid assortiment regelaars als accessoire.

Elektromechanische ruimtecontrollers

» alle basisfuncties voor verwarmen en koelen voor 2- en 4-pijpstoepassingen

» in verschillende uitvoeringen, bijv. met:

  • schakelingang voor temperatuurverlaging via aanwezigheidsdetectie of raamcontact
  • Modbus-RTU interface naar automatiseringsnetwerken
  • geïntegreerde timerfunctie
  • Integratie in veel gangbare inbouwprogramma´s

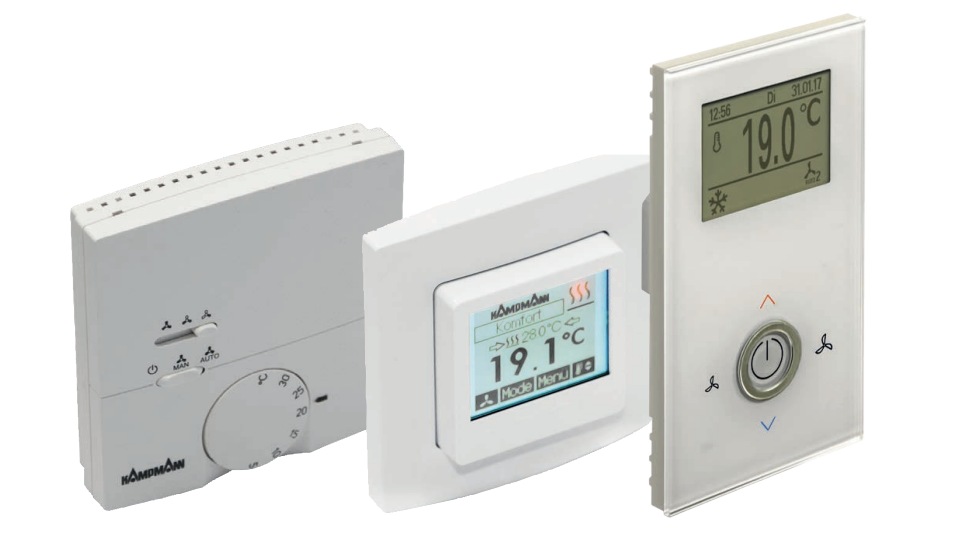

Elektromechanische Ausführung Geräte

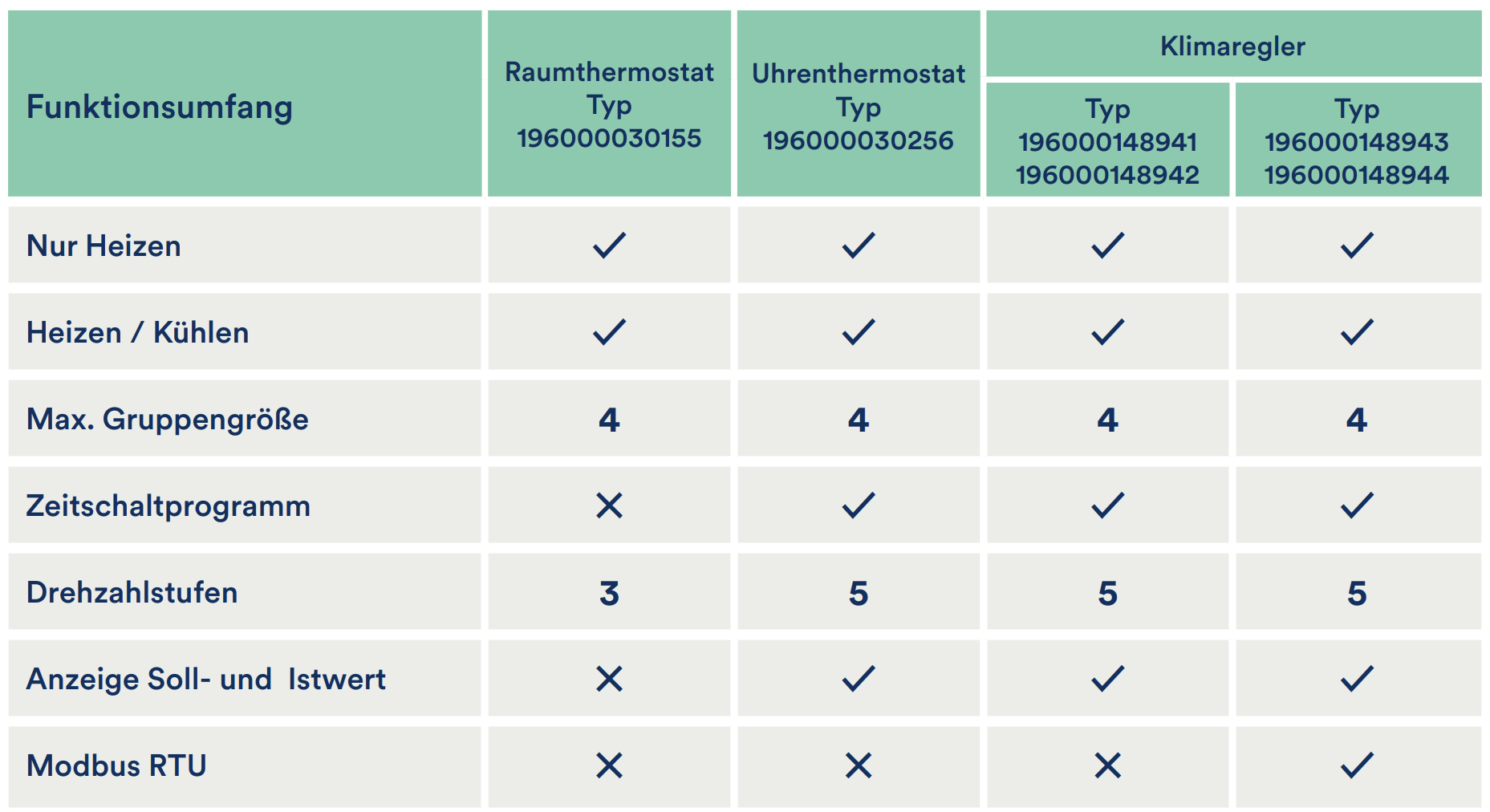

Elektromechanische Ausführung Tabelle
Functieomvang Ruimtethermostaat
Typ
196000030155
Klokthermostaat
Typ
196000030256
Ruimtethermostaat
Typ
196000148941
196000148942
Klimaatregelaar
Typ
196000148943
196000148944
Alleen verwarmen
Verwarmen/koelen
Max. Groepsgrootte 4 4 4 4
Tijdschakelprogramma
Toerentalstanden 3 5 5 5
Weergave gewenste en werkelijke waarde
Modbus RTU

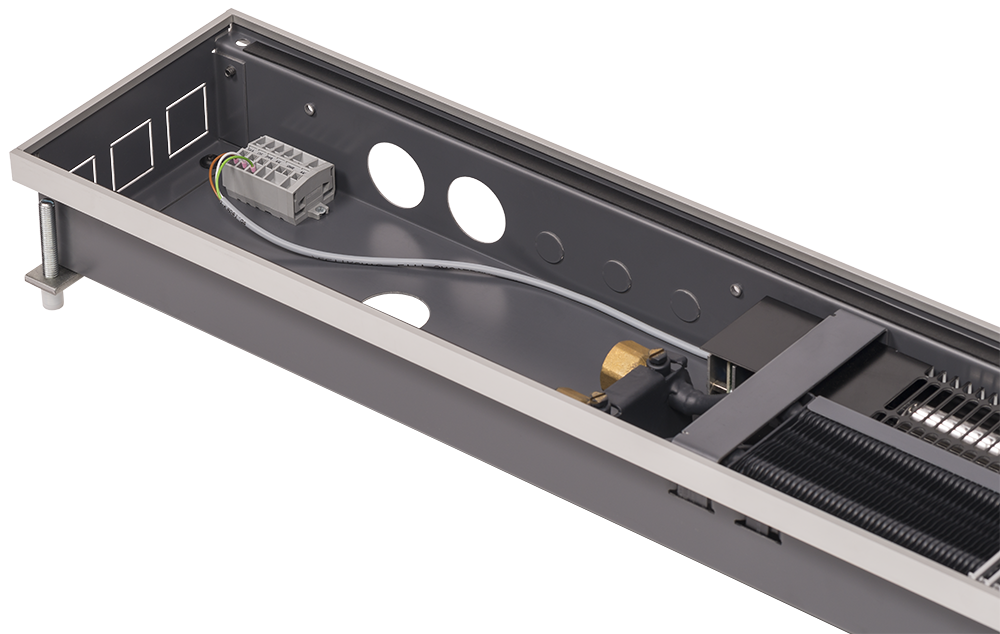

Voorbeeld Katherm Qk nano elektromechanische apparaatuitvoering 24 V

> Voedingsspanning 24VDC

> Aansturing0-10VDC

> Ventielstelaandrijving 24 VDC (open/dicht)

Katherm QK nano

Onze regelaars in één oogopslag

Elektromechanische besturings- en regeltechniek

Elektomechanische Regelung

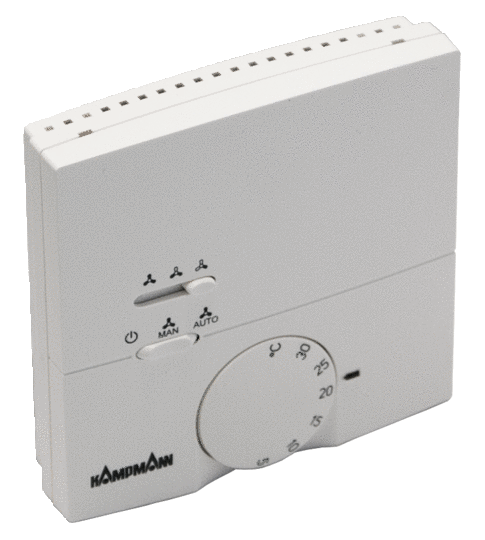

Ruimtethermostaat

Verwarmen/koelen, 2- en 4-pijps, 3-traps.
Alleen met ventielen/ventielsets met servomotor, 230 V AC, open/dicht, met omschakelknop UIT/handmatig/automatische ventilator, opbouw, temperatuurinstelbereik 5 - 30 °C, kleur lijkt op RAL 9010 zuiver wit


🠖 Details

Elektomechnaische Regelung

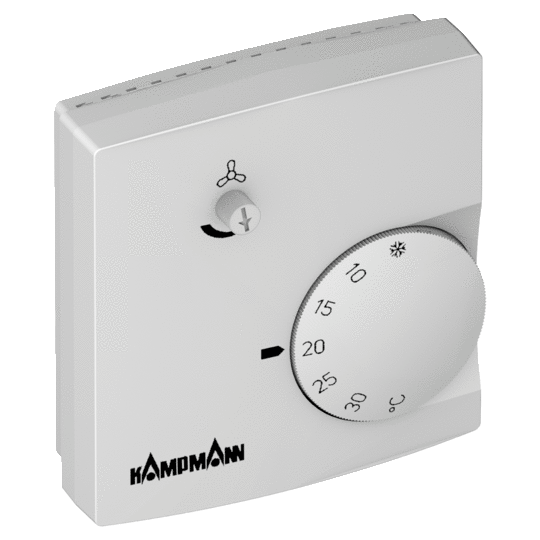

Ruimtethermostaat

Met toerentalinstelling, voor traploze parallelle aansturing, 24 VDC, met thermische feedback, instelling ruimtetemperatuur en voorinstelling toerental via draaiknoppen, opbouw, beschermingsgraad IP 30, temperatuurinstelbereik 5 - 30 °C, kleur wit


🠖 Details


Elektomechnaische Regelung

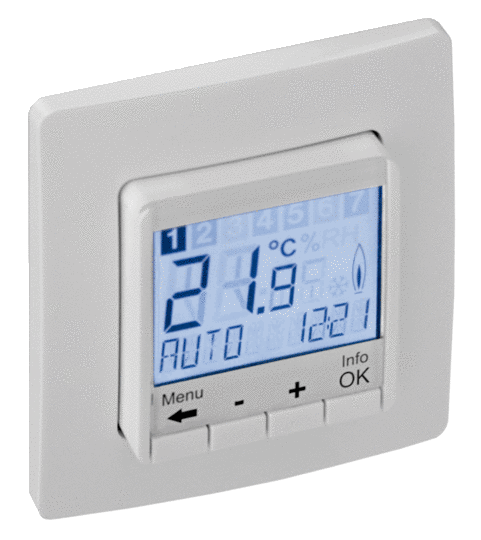

Klokthermostaat

230 V AC, inbouw, beschermingsgraad IP 30, temperatuurinstelbereik 5 - 30 °C, kleur wit

- Groot display met achtergrondverlichting bij het indrukken van de toets voor weergave van instelpunt en werkelijke waarde Bedieningspaneel met vier toetsen voor het instellen van dag- of weekprogramma's
- Party-functie
- Vorstbeveiliging
- Vooraf ingestelde en aanpasbare tijdprogramma’s met automatische zomer-/wintertijdomschakeling
- Maximaal negen schakeltijden per dag met blokvorming van schakeltijden


🠖 Details

Elektomechnaische Regelung

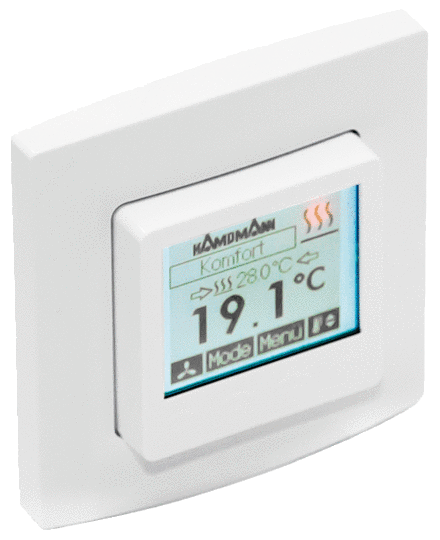

Klokthermostaat

Verwarmen/koelen, 2- en 4-pijps, 230 V AC, traploos, met LCD-bedieningsmenu en geïntegreerd tijdschakelprogramma, 1 W, inbouw, beschermingsgraad IP 30, kleur lijkt op RAL 9010 zuiver wit

- Digitale uitgang 230 V AC, 3(0,5) A
- Analoge uitgang 0-10V, 5 mA
- Bedrijfsmodus Uit met ruimtevorstbeschermingsbewaking
- ECO-functie
- Interne temperatuursensor NTC
- Display met instelbare achtergrondverlichting
- Offsetfunctie
- Kinderslot


🠖 Details

Elektomechnaische Regelung

Klokthermostaat

Verwarmen/koelen, 2- en 4-pijps, alleen in combinatie met ventielen/ventielsets, 24 V servomotor, open/dicht, traploos, met LCD-bedieningsmenu en geïntegreerd tijdschakelprogramma, omschakeling verwarmen/koelen door extern potentiaalvrij contact (laagspanning), 1 W, inbouw, beschermingsgraad IP 30, kleur lijkt op RAL 9010 zuiver wit

- Digitale uitgang 24 V AC/DC, 3(0,5) A
- Analoge uitgang 0-10V, 5 mA
- ECO-functie
- Interne temperatuursensor NTC
- Display met instelbare achtergrondverlichting
- Offsetfunctie
- Kinderslot


🠖 Details


Klimaregler

Klimaatregelaar

Verwarmen/koelen, 2- en 4-pijps, zonder Modbus, alleen met ventielen/ventielsets, 230 V AC, open/dicht, traploos, met LCD-bedieningsmenu en geïntegreerd tijdschakelprogramma, kleur lijkt op RAL 9010 zuiver wit

- 2,5 inch LCD-display met automatische achtergrondverlichting
- Geïntegreerde ruimtetemperatuursensor
- Met wachtwoord beveiligd parameterniveau
- Keuze: automatische ventilator of vijf handmatig instelbare trappen
- Tijdschakelprogramma met drie tijdkanalen en telkens vier omschakelpunten
- ZonderModbus


🠖 Details

Klimaregler

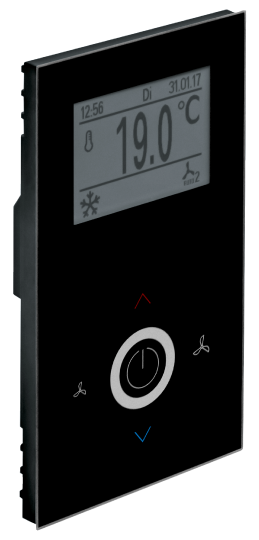

Klimaatregelaar

Verwarmen/koelen, 2- en 4-pijps, zonder Modbus, alleen met ventielen/ventielsets, 230 V AC, open/dicht, traploos, met LCD-bedieningsmenu en geïntegreerd tijdschakelprogramma, opbouw, kleur lijkt op RAL 9004 signaalzwart

- 2,5 inch LCD-display met automatische achtergrondverlichting
- Geïntegreerde ruimtetemperatuursensor
- Met wachtwoord beveiligd parameterniveau
- Keuze: automatische ventilator of vijf handmatig instelbare trappen
- Tijdschakelprogramma met drie tijdkanalen en telkens vier omschakelpunten
- Zonder Modbus


🠖 Details

Klimaregler

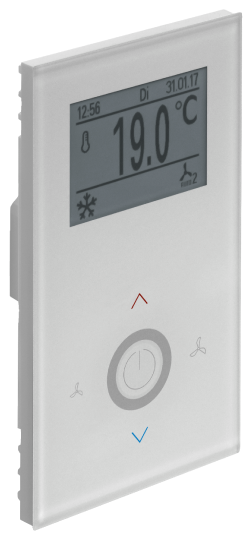

Klimaatregelaar

Verwarmen/koelen, 2- en 4-pijps, met Modbus, alleen met ventielen/ventielsets, 230 V AC, open/dicht, traploos, met LCD-bedieningsmenu en geïntegreerd tijdschakelprogramma, opbouw, kleur lijkt op RAL 9010 zuiver wit

- 2,5 inch LCD-display met automatische achtergrondverlichting
- Geïntegreerde ruimtetemperatuursensor
- Met wachtwoord beveiligd parameterniveau
- Keuze: automatische ventilator of vijf handmatig instelbare trappen
- Tijdschakelprogramma met drie tijdkanalen en telkens vier omschakelpunten
- Met Modbus
- Netwerkverbindingsmogelijkheid via seriële interface (ModbusRTU, max. 32 units per netwerk)


🠖 Details

Klimaregler

Klimaatregelaar

Verwarmen/koelen, 2- en 4-pijps, met Modbus, alleen met ventielen/ventielsets, 230 V AC, open/dicht, traploos, met LCD-bedieningsmenu opbouw, kleur lijkt op RAL 9004 signaalzwart

- 2,5 inch LCD-display met automatische achtergrondverlichting
- Geïntegreerde ruimtetemperatuursensor
- Met wachtwoord beveiligd parameterniveau
- Keuze: automatische ventilator of vijf handmatig instelbare trappen
- Tijdschakelprogramma met drie tijdkanalen en telkens vier omschakelpunten
- Met Modbus
- Netwerkverbindingsmogelijkheid via seriële interface (Modbus RTU, max. 32 units per netwerk)


🠖 Details
