Vloerconvectoren

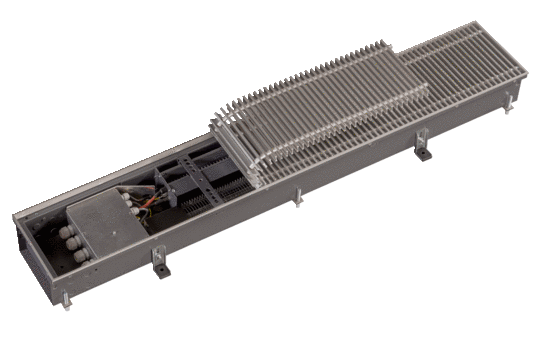

Katherm QE
EC-dwarsstroomventilator convectie met elektrisch verwarmingsregister.Overzicht
De Katherm QE met elektrisch verwarmingsregister is de ideale oplossing voor ruimten met ramen tot op de vloer, waar een convector met pompwarmwater niet kan worden uitgevoerd of niet rendabel is. Het hoge warmtevermogen wordt door een energiezuinige EC-dwarsstroomventilator ondersteunt bij tegelijkertijd een laag geluidsniveau.
Een geïntegreerd veiligheidscircuit bestaande uit veiligheidsthermostaat en temperatuurbewaking zorgt voor een veilige werking met lage oppervlaktetemperaturen van het rooster. De veiligheidsschakeling verloopt in 2 stappen (mechanisch en elektrisch). Voor de aanraakbeveiliging zijn de kanalen bovendien met een in de fabriek gemonteerde roosterbevestiging uitgerust.
Leverbaar zijn een kanaalbreedte (207 mm), een hoogte (112 mm) en drie kanaallengten (825, 1250, 1700 mm). Voor een optimale aanpassing op de gebouwarchitectuur met individuele geometrieën kunnen aanvullende lege kanalen worden ingepland.
Katherm QE wordt als compleet verwarmingskanaal op dekvloerhoogte geleverd. Voor elke inbouwsituatie leveren wij het passende Optiline-rolrooster. De framerand wordt visueel passend afgewerkt.
De traploze regeling is via een kamerthermostaat of door koppeling met het externe gebouwbeheersysteem (GBS) mogelijk.
Wij bekijken de milieu-effecten van onze producten gedurende de gehele levenscyclus – „cradle to cradle”! Het resultaat zijn Environmental Product Declarations (EPD). De EPD's kunnen zonder problemen in alle gangbare systemen voor duurzaamheidscertificatie van gebouwen zoals DGNB, BREEAM of LEED worden ingediend en zijn beschikbaar in het downloadgedeelte. Daarnaast is het product geregistreerd in het bouwproductenplatform DGNB Navigator.
- Van roestvrij staal/aluminium-zink met traploze vermogensregeling, verwarmingsregister en ventilator geregeld via een 0-10V-signaal
- Beschermingsklasse IP 65
- Aansluiting verwarmingsregister af fabriek in de vermogensregeling
- Als zichtafscherming voor de aansluitingen
- Met geïntegreerde ventilatiesleuven
Het rooster van de Katherm QE dient als aanrakingsbescherming. Het wordt in de fabriek bevestigd en kan alleen met behulp van gereedschap worden gedemonteerd.
- Met geïntegreerd beschermrooster als aanraakbeveiliging voor een gelijkmatige luchtdoorstroming van het verwarmingsregister; hierdoor hoge verwarmingsvermogens bij lage geluidsemissies, traploze toerentalregeling via een extern 0-10V-signaal, motorbewaking met geïntegreerde verwerking van storingen
