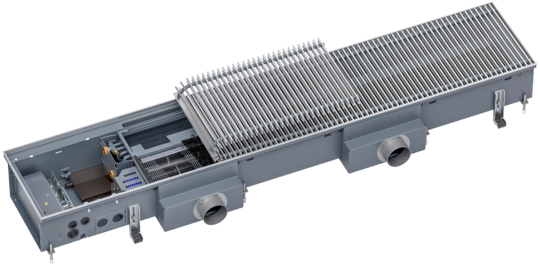

Katherm HK P

De Katherm HK P overtuigt door een kortsluitingsgeoptimaliseerde luchtuitlaatstroom, die een gelijkmatige temperatuurverdeling en een hoog comfort garandeert. Door de speciale opstelling en luchtgeleiding in het kanaal stijgt de lucht hoger langs de gevel op, wordt beter gemengd en dringt verder door in de ruimte. Rol- en lineaire roosters met geoptimaliseerde stroming ondersteunen dit effect. In vergelijking met conventionele systemen biedt de Katherm HK zo efficiëntere prestaties en een behaaglijker binnenklimaat.

De Katherm HK zorgt ook tijdens het koelen voor een aangenaam binnenklimaat. Dankzij lage luchtafvoersnelheden en een geoptimaliseerde luchtgeleiding ontstaat een tochtvrije koeling. De gekoelde lucht stijgt bij de gevel omhoog en vormt een zich uitbreidende stroom die effectief in de ruimte stroomt. Dit schermt de gevel optimaal af en zorgt tegelijkertijd voor een energiezuinige koeling van de ruimte.

De Katherm HK P is hygiënisch conform VDI 6022. De condensaatpomp, -aansluiting en -bak zijn in het bodemkanaal geïntegreerd. Door de dwarsstroomventilator eenvoudig via steekverbindingen uit te nemen, kan de condensaatbak volledig voor een volledige reiniging worden uitgetrokken. Deze constructie garandeert een hygiënische en gebruiksvriendelijke hantering.

Bij de Katherm HK P vertrouwen we op geluidsontkoppelde dwarsstroomventilatoren, die met een speciaal koppelings-/kogelboutsysteem worden geïnstalleerd, voor een minimaal geluidsniveau zorgen. De ventilatoren kunnen voor onderhoud zonder gereedschap worden gedemonteerd – eenvoudig en snel. Zo blijft het in uw ruimtes aangenaam stil en is het onderhoud in een handomdraai geregeld.

Wij bieden oplossingen op maat voor kanaal en rooster, die zich aanpassen aan elke individuele gebouwarchitectuur. Kies uit verstekhoeken, gebogen uitvoeringen, hoeken, afschuiningen en kolomuitsparingen. Ook verschillende roostervarianten en frameranden zijn mogelijk. Laat u door ons adviseren om de optimale oplossing voor uw project te vinden!

Wij beschermen uw Katherm HK-systemen zorgvuldig tijdens transport en montage. Elk kanaal wordt afgedekt met milieuvriendelijk papier om vervuiling tijdens de bouwfase te voorkomen. Voor extra bescherming in de vroege bouwfase bieden wij optioneel een in de fabriek geplaatste houten afdekking aan. De roosters leveren wij apart en veilig verpakt om de kwaliteit te waarborgen.

De warmte- en koelvermogens van de Katherm HK worden gemeten volgens de testnorm DIN EN 16430, Deel 1 t/m 3, een norm die speciaal rekening houdt met de installatievoorwaarden voor putconvectoren. Onze vrij toegankelijke berekeningsprogramma's maken een nauwkeurig ontwerp van de kanalen mogelijk, inclusief de bepaling van thermische prestaties, massastromen en waterweerstanden. Zo krijgt u betrouwbare prestatiegegevens voor uw projectplanning.

Direct na de berekening van uw Katherm HK-prestatiegegevens maken wij een technisch datablad met alle informatie over uw configuratie. Gewoon downloaden en u hebt alle productdetails, beschrijvingen en technische tekeningen bij de hand – overzichtelijk en speciaal op uw project afgestemd!

De Katherm HK vloerconvectoren zijn verkrijgbaar met de standaard roosters

• Aluminium, naturel geanodiseerd
• Roestvrij staal

Beschikbaar.

Op aanvraag kunt u ook uw geschikte rooster kiezen uit de volgende varianten:

• Aluminium in de varianten messing geanodiseerd, brons geanodiseerd, zwart geanodiseerd, bronskleurig en gecoat DB 703
• Roestvrij staal, gepolijst
• Eiken, beuken en esdoornhout in geoliede en naturel gelakte uitvoeringen

Andere roosteruitvoeringen op aanvraag!

Wij bekijken de milieu-effecten van onze producten gedurende de gehele levenscyclus – „cradle to cradle”! Het resultaat zijn Environmental Product Declarations (EPD). De EPD's kunnen zonder problemen in alle gangbare systemen voor duurzaamheidscertificatie van gebouwen zoals DGNB, BREEAM of LEED worden ingediend en zijn beschikbaar in het downloadgedeelte. Daarnaast is het product geregistreerd in het bouwproductenplatform DGNB Navigator.

De Katherm HK P in het nieuwe modulaire parametrische ontwerp is opgebouwd uit drie delen: aansluit-, vermogens- en uitbreidingsmodule. Door de nieuwe parametrische aanpak in stappen van 100 mm bij de vermogensmodule zijn er ongeveer 12.000 verschillende varianten beschikbaar voor een optimale aanpassing aan de ruimte van het uiteinde van de vat en het vermogensgebruik.

De aansluitmodule omvat de elektrische aansluit- en regelbox, de traploze EC-ventilatormotor, de waterzijdige warmtewisselaaraansluiting en de afvalwaterzijdige condensaataansluiting met optioneel selecteerbare condensaatpomp. Indien gewenst zijn ook ventielsets voor de 2-pijps- en 4-pijpsaansluiting verkrijgbaar. Alle elektrische componenten zijn in de elektrische aansluitbox geplaatst en bedraad. De aansluitmodule verenigt zodoende alle interfaces met de elektrotechniek, verwarming en afvalwater aan één aansluitzijde en zorgt voor een eenvoudige en tijdbesparende montage van de aansluitingen.

De nieuwe vermogensmodule verhoogt het vermogen van de warmtewisselaar aanzienlijk. Een enkele krachtige aandrijfmotor drijft via een nieuw ontwikkeld innovatief koppelingssysteem een doorlopende band van dwarsstroomventilatoren aan. Deze cascadering voorkomt vermogensverliezen door lege ruimtes en zorgt voor een gelijkmatige doorstroming over de gehele convectorlengte. Het gebruik van minder, maar sterkere motoren verlaagt niet alleen het verbruik van hulpbronnen, maar ook de energiekosten en de foutgevoeligheid in projecten. Zo biedt het systeem een duurzaam en krachtig alternatief voor conventionele oplossingen met meerdere individuele ventilatoren.

De nieuw geconstrueerde Katherm HK maximaliseert de prestaties bij minimale geluidsontwikkeling door een geoptimaliseerd gebruik van de ruimte in de vloer. De componenten worden afhankelijk van de uitvoering efficiënt gerangschikt: bij 4-pijpssystemen dient het rechterkanaalgedeelte voor de extra klepaansluiting van de verwarmingsmodus, terwijl bij 2-pijpsuitvoeringen het bereik tot een minimum wordt beperkt. Deze flexibele constructie maakt een aanpassing op maat aan de plaatselijke omstandigheden mogelijk en zorgt voor een optimaal gebruik van elke centimeter van de ondergrondse convector.

De warmtewisselaar heeft een binnendraadaansluiting en is beveiligd met een verdraaibeveiliging, die ook dient als spatbescherming bij de ontluchting. Wij leveren een breed programma vooraf instelbare open/dicht-ventielsets tot aan differentiaaldrukonafhankelijke ventielsets voor kleinere tot grote waterdebieten met ribbelbuizen. Alle varianten kunnen tijdbesparend in de fabriek worden voorgemonteerd, ter plaatse is dan alleen een persverbinding op het koperen eindstuk van de ribbelbuis nodig.

Elke Katherm HK P beschikt over een geïntegreerde condensaatbak voor een betrouwbare condensafvoer in de koelmodus. De afvoer vindt plaats door een natuurlijk afschot of door middel van een optionele condensaatpomp, die kan worden meegeleverd of in de fabriek kan worden gemonteerd. De afzonderlijke onderdelen van de nieuwe condensaatpomp zijn duidelijk gereduceerd. De vlotterschakelaar en condensaatmotor bevinden zich in de nieuwe Katherm HK P in een compacte behuizing. Geleverd wordt met een nieuw ontworpen aansluitbocht aan de condensaatbak. Dit bespaart montagetijd en vergemakkelijkt de installatie voor afvalwater en elektriciteit. De condensaatpomp past zich traploos aan het benodigde vermogen aan en is extreem stil. Een insteekbare voeding en storingsmelding voor eenvoudig onderhoud zijn al voorgeïnstalleerd.

De kant-en-klaar bedrade aansluit- en regelbox is ontworpen voor een snelle en betrouwbare elektrische aansluiting. Een geïntegreerd kabelkanaal zorgt voor een schone en betrouwbare kabelinstallatie.
