Systeemregeling in het gebouw


De automatiseringsspecialisten van Kampmann hebben voor elk project de passende oplossing en optimaliseren het systeem voor de betreffende toepassing. De ondersteuning begint al tijdens de offertefase: we definiëren het systeem zodanig dat het precies aan uw eisen voldoet. Naast de netwerktopologie worden ook de uitvoeringstekeningen gemaakt die nodig zijn voor de opbouw van het communicatienetwerk, zoals kabelaanleg- en schakelschema's en parameterlijsten.

KaControl MC Systeemcontroller

KaControl MC System Controller

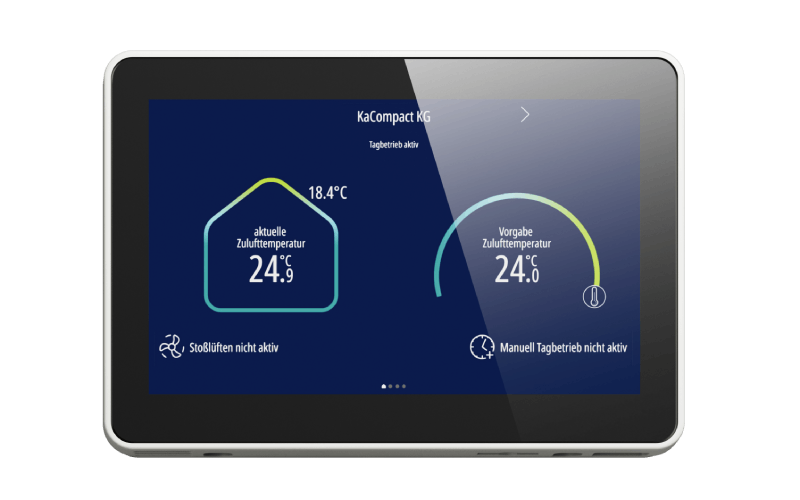

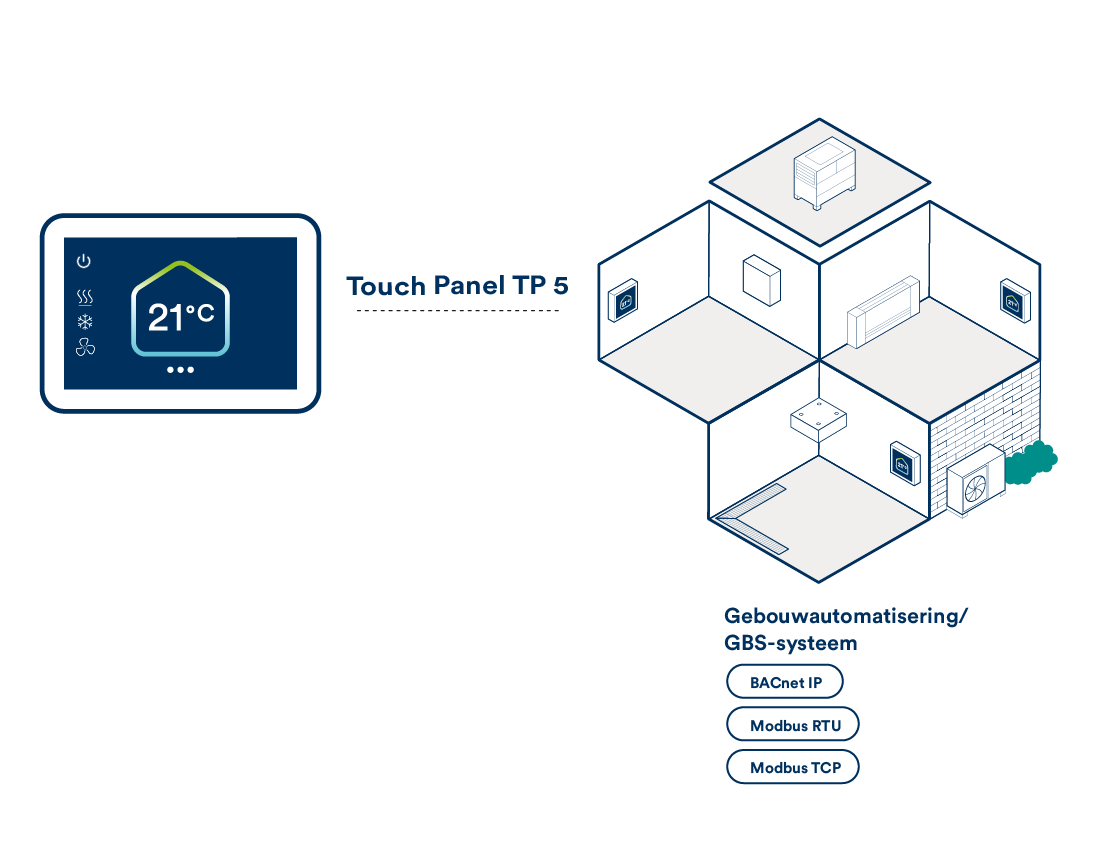

De KaControl MC systeemcontroller bestaat uit een IP54-behuizing met geïntegreerd Touch Panel TP 5. Met de systeemcontroller worden de functionaliteiten aanzienlijk uitgebreid. Via het protocol Modbus TCP kunnen maximaal 25 ruimtes of groepen met telkens maximaal 10 units worden verbonden, waardoor bijv. een centrale aansturing van tijdprogramma's en instelpunten mogelijk is. Daarnaast kunnen warmtegeneratoren en verschillende hydraulische schakelingen worden aangestuurd.

Met de in de systeemcontroller geïntegreerde regeling kan bovendien een luchtbehandelingssysteem worden aangestuurd. Daarom wordt de identieke regeling ook direct in de KaCompact KG gebruikt, waarbij de volledige functionaliteit van de systeemcontroller behouden blijft.

Door de mogelijkheid van een externe afstandsbediening kunnen alle instellingen direct op de systeemcontroller of op een willekeurige locatie worden uitgevoerd. Daarbij worden alle bedieningsfuncties op de afstandsbediening gespiegeld. Natuurlijk is hier ook een Webserver beschikbaar.

Systeemcontroller systeemopbouw

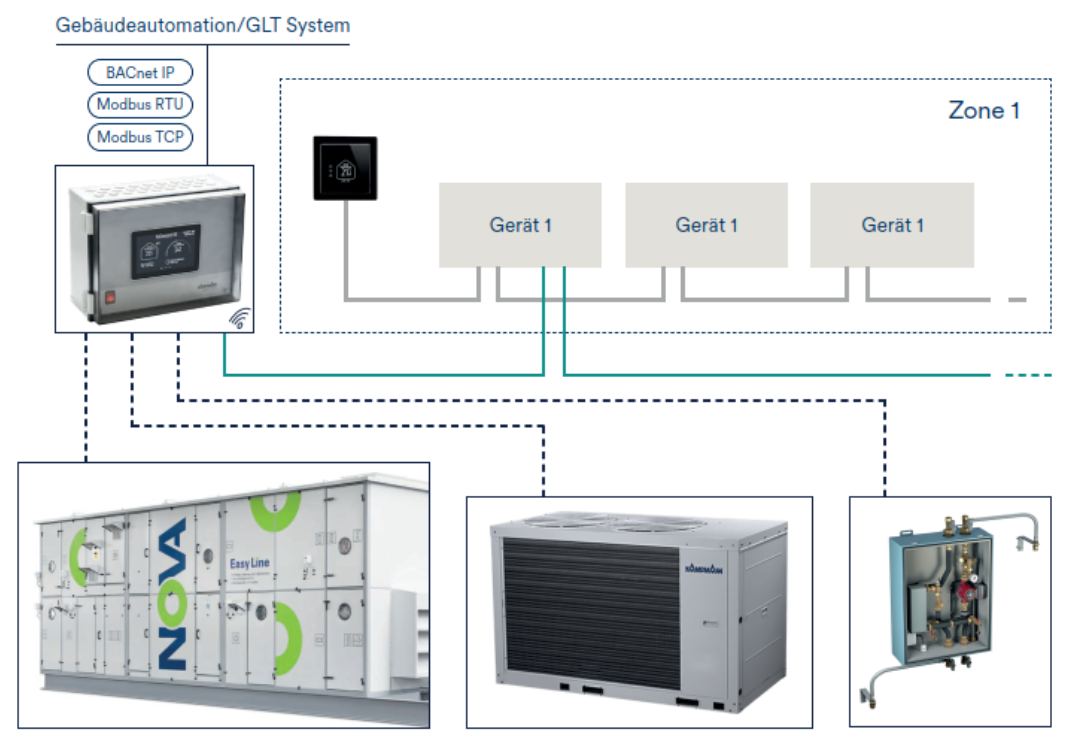

Het schema laat zien hoe de systeemcontroller een vrij ontworpen luchtbehandelingssysteem, een warmtepomp en de hydraulica direct regelt. De regelzones worden ook via Modbus TCP centraal door de systeemcontroller aangestuurd

GLT-System
c

Onderstaand schema toont de opbouw van een KaCompact KG met een geïntegreerde KaControl MC regeling. Deze regeling neemt de taken van een afzonderlijke systeemcontroller volledig over. Een belangrijk voordeel van deze opbouw is dat er geen externe systeemcontroller nodig is. Alle besturings- en regelfuncties zijn al in KaCompact KG geïntegreerd. Hierdoor zijn alle functies direct beschikbaar, zonder dat extra hardware hoeft te worden geïnstalleerd of externe besturingscomponenten hoeven te worden geplaatst.

KaCompact KG GLT-System Gebäudeautomation

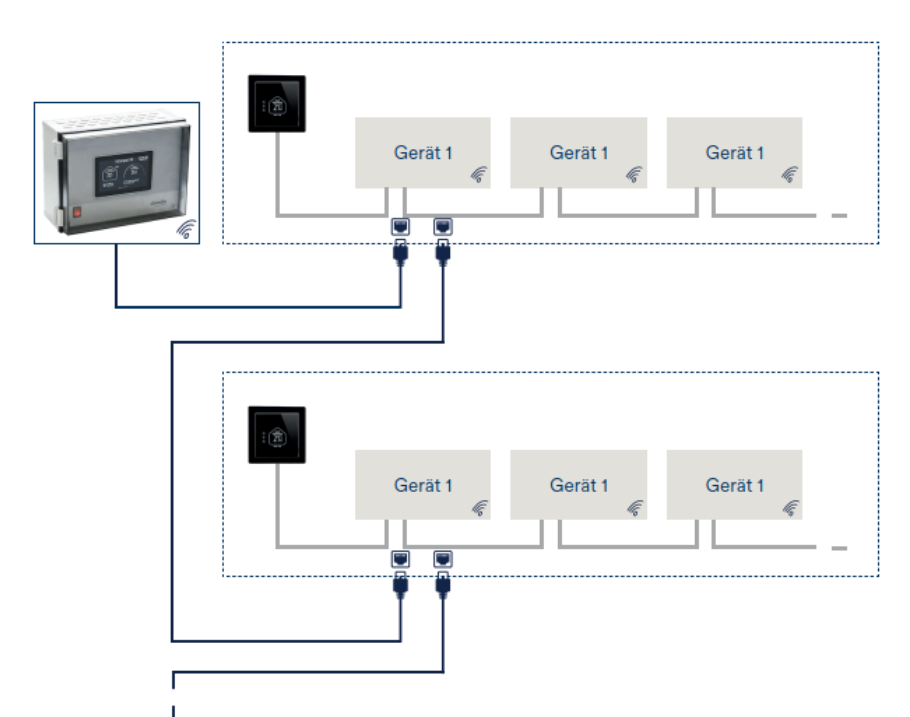

Dit schema laat zien hoe tot 25 groepen naadloos via Modbus TCP met elkaar kunnen worden verbonden. Dankzij de geïntegreerde switch is een directe en efficiënte lijnstructuur mogelijk, zodat de datacommunicatie in het busprincipe wordt gerealiseerd.

CAN-Bus Prinzip
