Vloerconvectoren
Katherm QK nano
Artikelnr.:
44217072242324
Catalogusprijs
1.454,00 €
excl. 21% btw
Overzicht
- Alle in de fabriek gemonteerde componenten zijn aangesloten op klemmen
- Aansluitklemmenstrook in zeer kleine afmetingen
- Handige/ruimtebesparende aansluitzone
- Voedingsspanning via on-site voedingen
- Regeling via Kampmann kamerthermostaten of bediening ter plaatse
Met de Euroconus-ventielaansluiting is snelle en eenvoudige montage van de Katherm QK op de bouwplaats mogelijk. Bovendien worden standaard montagehulpmiddelen en betreedbare hoogteverstellingen meegeleverd, om de montagetijd en dus de kosten verder te verminderen.
- Elektromechanisch 24 V
- Elektromechanisch 230 V incl. netvoeding en aansluitklemmenblok, of KaControl incl. netvoeding, regelprintplaat en aansluitdoos
- Voor ventielen en elektrische onderdelen
- Met afdekplaat als zichtafscherming en ter bescherming tegen vuil
- Voorkomt beschadiging van de convector bij het monteren van de ventielen of aansluitschroefkoppelingen
- Voor het eenvoudig bevestigen van de convectorput
- Met rubberen onderleggers voor de geluidsontkoppeling
Berekenen vermogen
Geluidsvermogen octaafspectrum
Afhankelijk van de toepassing wordt het geluidsvermogen bepaald volgens DIN EN ISO 3741 (in de geluidsruimte), volgens DIN EN ISO 3744 (in de reflectiearme halve ruimte) of volgens DIN EN ISO 9614 (intensiteitsmethode).
Oktave Spektrum
EPD data
Artikelnummer-specifieke LCA-gegevens gebaseerd op geverifieerd EPD volgens EN 15804, te downloaden via The International EPD System. Aparte onderverdeling van de levenscyclusmodules online beschikbaar via de knop "EPD-gegevensblad". De milieueffecten van module B hebben betrekking op 1 jaar gebruik. - A: Product- en bouwprocesfase - B: Gebruik fase - C: Einde levensfase - D: Voordelen en lasten buiten de systeemgrens
| A | B | C | D | |
|---|---|---|---|---|
| GWP - Totaal kg CO2 eq | 3,50E+01 | 3,21E+00 | 2,13E+00 | -1,81E+01 |
| GWP - Fossil kg CO2 eq | 3,48E+01 | 3,19E+00 | 2,13E+00 | -1,79E+01 |
| GWP - Biogen kg CO2 eq | 6,01E-02 | 4,57E-03 | 2,69E-04 | -2,97E-02 |
| GWP - Luluc kg CO2 eq | 1,40E-01 | 1,86E-02 | 1,69E-04 | -9,84E-02 |
| ODP kg CFC-11 eq | 1,17E-06 | 1,40E-07 | 3,87E-08 | -4,57E-07 |
| AP mol H+ eq | 4,37E-01 | 3,39E-02 | 9,59E-04 | -2,80E-01 |
| EP - zoet water kg P eq | 3,71E-02 | 2,49E-03 | 4,37E-05 | -2,34E-02 |
| EP - zout water kg P eq | 8,45E-02 | 7,64E-03 | 3,27E-04 | -2,35E-02 |
| EP - land mol N eq | 5,08E-01 | 4,21E-02 | 3,34E-03 | -2,79E-01 |
| POCP kg NMVOC | 1,90E-01 | 1,23E-02 | 1,08E-03 | -1,11E-01 |
| ADPE kg Sb eq | 3,99E-03 | 3,52E-04 | 8,00E-07 | -2,88E-03 |
| ADPF MJ | 4,55E+02 | 7,33E+01 | 2,26E+00 | -2,19E+02 |
| WDP m³ depriv. | 9,56E+00 | 5,38E-01 | 9,18E-02 | -4,05E+00 |
| GWP-GHG kg CO2 eq | 3,51E+01 | 3,22E+00 | 2,13E+00 | -1,81E+01 |
| PM disease inc. | 2,84E-06 | 1,29E-07 | 1,43E-08 | -1,46E-06 |
| IR kBq U-235 eq | 3,55E+00 | 2,34E+00 | 1,05E-02 | -1,47E+00 |
| ETP - FW CTUe | 6,76E+02 | 5,93E+01 | 1,64E+01 | -3,12E+02 |
| HTP - C CTUh | 1,77E-07 | 6,54E-09 | 3,50E-10 | -9,92E-08 |
| HTP - NC CTUh | 4,35E-06 | 3,61E-07 | 3,95E-09 | -3,04E-06 |
| SQP - | 3,05E+02 | 4,03E+01 | 2,29E+00 | -9,33E+01 |
| PERE MJ | 8,00E+01 | 1,66E+01 | 1,30E-01 | -3,53E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 8,00E+01 | 1,66E+01 | 1,30E-01 | -3,53E+01 |
| PENRE MJ | 4,55E+02 | 7,33E+01 | 2,26E+00 | -2,19E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 4,55E+02 | 7,33E+01 | 2,26E+00 | -2,19E+02 |
| SM kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 3,50E-01 | 3,94E-02 | 2,36E-03 | -1,40E-01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 2,23E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 6,84E+00 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 8,15E-01 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Toebehoren
Regelingsaccessoires elektromechanisch 24 V
Klokthermostaat
Verwarmen/Koelen, 2- en 4-pijps, traploos, met lcd-bedieningsmenu en geïntegreerd tijdschakelprogramma, omschakeling verwarmen/koelen door extern potentiaalvrij contact (laagspanning), 24 V Stelaandrijving, Open/dicht, 1 W, Inbouw, Beschermingsgraad IP 30, Kleur vergelijkbaar met RAL 9010 zuiver wit, Type 30456
Alleen in combinatie met ventielen/ventielsets!
optioneel aansluitbaar, afstandssensor artikelnr. 196000148921
optioneel aansluitbaar, aanlegvoeler art.nr. 196000148922
Geschikt voor: EC-apparaten elektromagnetisch 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK of Katherm QK nano Vloerconvectoren, 5 PowerKon nano Convectoren
Alleen in combinatie met ventielen/ventielsets!
optioneel aansluitbaar, afstandssensor artikelnr. 196000148921
optioneel aansluitbaar, aanlegvoeler art.nr. 196000148922
Geschikt voor: EC-apparaten elektromagnetisch 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK of Katherm QK nano Vloerconvectoren, 5 PowerKon nano Convectoren
Artikelnr.:
196000030456
Catalogusprijs
410,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Voedingseenheid
voor externe montage buiten de vloerconvector, 85 - 264 V AC, 24 V DC, 36 W, op DIN-rail, Beschermingsklasse II
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 1 Katherm QK Vloerconvectoren, 3 Katherm QK nano Vloerconvectoren, 3 PowerKon nano Convectoren
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 1 Katherm QK Vloerconvectoren, 3 Katherm QK nano Vloerconvectoren, 3 PowerKon nano Convectoren
Artikelnr.:
196901335152
Catalogusprijs
56,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Voedingseenheid
voor externe montage buiten de vloerconvector, 86 - 264 V AC, 24 V DC, 47 Hz, 60 W, op DIN-rail, Beschermingsklasse II
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 2 Katherm QK Vloerconvectoren, 5 Katherm QK nano Vloerconvectoren, 6 PowerKon nano Convectoren
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 2 Katherm QK Vloerconvectoren, 5 Katherm QK nano Vloerconvectoren, 6 PowerKon nano Convectoren
Artikelnr.:
196901338401
Catalogusprijs
74,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Voedingseenheid
voor externe montage buiten de vloerconvector, 86 - 264 V AC, 24 V DC, 47 Hz, 92 W, op DIN-rail, Beschermingsklasse II
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 4 Katherm QK Vloerconvectoren, 7 Katherm QK nano Vloerconvectoren, 10 PowerKon nano Convectoren
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 4 Katherm QK Vloerconvectoren, 7 Katherm QK nano Vloerconvectoren, 10 PowerKon nano Convectoren
Artikelnr.:
196901338402
Catalogusprijs
106,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Ventielkits

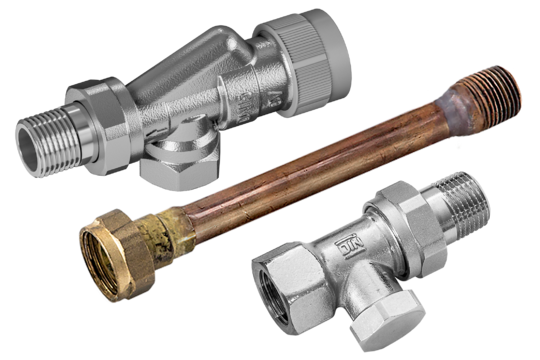

Ventielkit
2-pijps, met vooraf instelbaar ventielonderdeel, afsluitbare retourschroefverbinding en passend afstandsstuk, Stelaandrijving 24 V, kvs-waarde 1 m³/h, Max. bedrijfsdruk 10 bar
Geschikt voor: Katherm QK nano, DN 15
Geschikt voor: Katherm QK nano, DN 15
Artikelnr.:
194000442100
Catalogusprijs
156,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Ventielstelaandrijfs
Ventielstelaandrijfset
Aandrijving T, 24 V AC/DC, 2-punts, stroomloos gesloten, 0,5m Anschlussleitung-AEH, PVC, VA10N, 1 W, Beschermingsklasse III, Beschermingsgraad IP 54, Kabellengte 0,12 m, los geleverd, van polyamide
Artikelnr.:
1960TS0P04050010B
Catalogusprijs
65,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Ventielstelaandrijfset
Aandrijving T, 24 V AC/DC, 2-punts, stroomloos gesloten, 0,5m Anschlussleitung-AEH, PVC, VA10N, 1 W, Beschermingsklasse III, Beschermingsgraad IP 54, Kabellengte 0,12 m, in de fabriek gemonteerd, van polyamide
Artikelnr.:
1960TS0P04050010M
Catalogusprijs
65,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Aansluitaccessoires
Aansluitset
met twee afsluitbare retourschroefverbindingen en passend afstandsstuk, voor gebruik van de Katherm QK nano bij centrale verwarmingscircuitverdeler
Geschikt voor: Katherm QK nano
Geschikt voor: Katherm QK nano
Artikelnr.:
194000442101
Catalogusprijs
75,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Ventielen en retourschroefkoppelingen
Ventielonderdeel
Axiaal, voorinstelbaar, Aansluiting 1/2'', kvs-waarde 1 m³/h, Max. bedrijfsdruk 10 bar
Geschikt voor: Katherm NK 137/182 (kanaalhoogtes 92 mm en 120 mm), Katherm HK, DN 15
Geschikt voor: Katherm NK 137/182 (kanaalhoogtes 92 mm en 120 mm), Katherm HK, DN 15
Artikelnr.:
194000346911
Catalogusprijs
39,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Montageafdekkingen
Montageafdekking
van hout als bescherming tijdens de inbouwfase, af fabriek geplaatst, roosters worden apart verpakt geleverd
Prijs per strekkende meter
Geschikt voor: Katherm QK nano
Prijs per strekkende meter
Geschikt voor: Katherm QK nano
Artikelnr.:
194000101916
Catalogusprijs
15,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Downloads
Cross-product informatie
Productoverzicht
PDF
(14,7 MB)
Ondervloersystemen – Voor een behaaglijk binnenklimaat
PDF
(3,7 MB)
Informatieblad NEN-EN 16430 voor vloerconvectoren
PDF
(683 kB)
Montagehandleiding
KaControl MC - Multi Connect
PDF
(34,1 MB)
Katherm QK nano vloerconvectoren
PDF
(9,8 MB)
Conformiteitsverklaringen / Documenten / Certificaten
EU-verklaring van overeenstemming Katherm-vloerconvectoren
PDF
(457 kB)
Digitale EPD database Katherm QK nano
EPD Katherm QK nano
PDF
(9,3 MB)
BIM-gegevens (Building Information Modeling)
BIM-gegevens Kampmann Group
Technische catalogi
Katherm QK-, QK nano-vloerconvectoren
PDF
(13,5 MB)
Aansluitschema
Katherm QK nano, regelingsvariant elektromechanisch 24V
PDF
(687 kB)
CAD-tekeningen
Katherm QK nano, putlengte 1400 mm, regeling 24 V, doorsneden, aanzichten
PDF
(114 kB)
Katherm QK nano, putlengte 1400 mm, regeling 24 V, doorsneden, aanzichten
DWG
(356 kB)
Katherm QK nano, putlengte 1400 mm, regeling 24 V, doorsneden, aanzichten
DXF
(1,4 MB)
